Назначение
Электронные блоки управления серии PROTEC предназначены для защиты однофазных и трехфазных электродвигателей насосов, а также для управления их работой при помощи вспомогательных устройств (поплавковые выключатели, реле давления и пр.)
Конструктивное исполнение

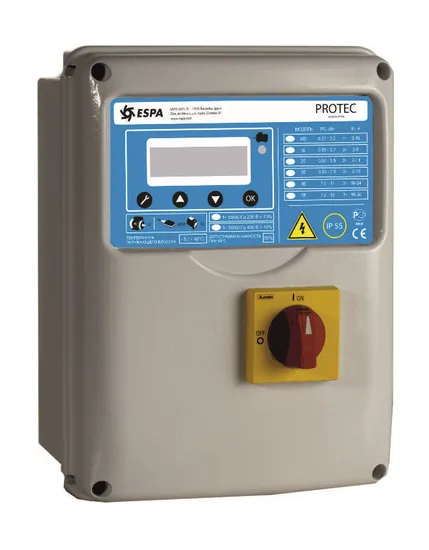

Электронные блоки управления серии PROTEC представляют собой электронные и электромеханические компоненты управления насосами, компоненты защиты, скомплексированные и компактно размещенные в пылевлагозащищенном корпусе, с LCD-дисплеем, пленочной клавиатурой для программирования, светодиодной индикацией и общим (главным) выключателем с защитой от снятия лицевой панели блока без предварительного обесточивания.
Преимущества/особенности
- Широкий диапазон и универсальность электрических характеристик электронных блоков управления серии PROTEC позволяет применять их во всех сферах эксплуатации электронасов, в том числе в сфере водоотведения.
- Блоки снабжены главным выключателем с блокировкой снятия передней панели без предварительного обесточивания, кнопками программирования и управления, удобным LCD-дисплеем для программирования и контроля состояния блока и насоса), встроенными входом для подключения поплавкового выключателя либо реле давления, и выходом для подключения внешней сигнализации (беспотенциальный н.о./н.з. контакт с резистивной нагрузкой не более 5А / 250В).
- Запуск насоса возможен в ручном либо в автоматическом режиме.
- При отсутствии подключенного сигнального устройства PROTEC обеспечивает функцию защиты электродвигателя насоса.
- Для защиты электродвигателей применяется измерение таких параметров электропитания, как напряжение в сети электропитания, потребляемый ток, коэффициент мощности.
- Функция защиты от превышения потребляемого тока, настраиваемая с точностью до 0,1 А, позволяет обеспечить максимальную защиту насоса от перегрева, блокировки вала, повышенной нагрузки на валу и т.д.
- Функция защиты от «сухого хода», основанная на определении коэффициента мощности, позволяет обеспечить защиту насоса даже при отсутствии дополнительных сигнальных устройств.
- Функция защиты от повышенного и пониженного напряжения в сети позволяет защитить электродвигатель насоса и обеспечивает автоматический перезапуск насоса при стабилизации электропитания.
- После срабатывания любой из предусмотренных защит в автоматическом режиме производится 4 перезапуска насоса с интервалами между перезапусками, запрограммированными пользователем. Возможен выбор циклического режима, при котором цикл из 4 запрограммированных перезапусков повторяется в течение неограниченного времени.
- LCD-дисплей позволяет в реальном времени отслеживать параметры сети электропитания, потребляемого
тока, cos ϕ на экран дисплея выводятся текстовые сообщения об ошибках. - С помощью кнопок, размещенных на лицевой панели, производится настройка параметров и сброс ошибок.
- В корпусе однофазной модели предусмотрено место для размещения и контакты для подключения внешнего пускового конденсатора насоса.
- Функционал электронных блоков управления серии PROTEC может быть существенно расширен с помощью
дополнительных функциональных опций.
Комплектация
Кабельные вводы
Опции
AA - Акустическая сигнализация 90 дБ
LL - Световая сигнализация
DBT - Аккумуляторная батарея для питания сигнализации
RL-S - Реле уровня: отключение по min уровню (без электродов)
RL-R - Реле уровня: отключение по max уровню (без электродов)
RL-H2O - Реле уровня: сигнал при срабатывании датчика влажности электродвигателя (с индикатором)
RL-H2O - Реле уровня: сигнал при срабатывании датчика влажности электродвигателя с автоматической остановкой насоса (с индикатором)
K3SL - Комплект из 3-х электродов уровня
CON-O - Счетчик моточасов
FE - Кнопка аварийного отключения
DT - 24-часовой таймер
WT - 7-дневный таймер
TMF-RR - Таймер задержки запуска после восстановления прерванного электропитания
TMF-RS - Таймер задержки отключения по команде от внешнего устройства
TMF-RS - Таймер задержки запуска по команде от внешнего устройства
TPL - Таймер пауза / работа
CI24V - Вход для запуска / остановки насоса по внешнему сигналу 24Vac
CI230V - Вход для запуска / остановки насоса по внешнему сигналу 230V
Манометр
Поплавковый выключатель F 10
Прессостат (реле давления) KPI 36 (2.0-12.0 бар, до +100°С)
Реле давления 3780 (0-4.0 бар, до +50°С) / 3781 (4.0-10.0 бар, до +50°С)
