Назначение

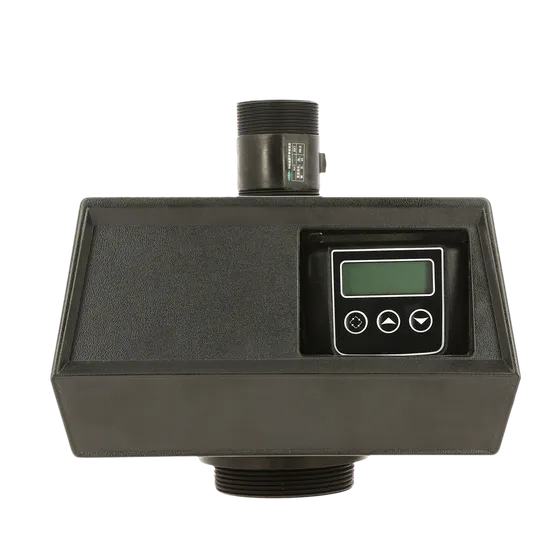

Клапан Проматик 520 Т5 Р ББП идеально подходит для российских специалистов и пользователей. Предназначен для управления процессами регенерации и работы автоматических установок умягчения с периодической регенерацией или непрерывного действия с диаметром корпуса до 36 дюймов.
Сферы применения
- Основное назначение - водоподготовка для паровых и водогрейных котельных
- Закрытые и открытые системы охлаждения, градирни
- Производство питьевой воды, безалкогольных напитков, пива, кваса
- Пищевое и перерабатывающее производство
- Сельское хозяйство, теплицы
- Предварительная подготовка перед обратным осмосом
- Везде, где требуется умягчение воды большой производительности периодического или непрерывного действия
Преимущества/особенности
- Повышенные производительность и поток обратной промывки
- Перекрытие потока воды через клапан во время регенерации
- В комплекте есть всё необходимое для грамотного монтажа: клапан, трансформатор, верхний дистрибьютор и все размеры инжекторов и ограничительных шайб потока
- Контроллер с возможностью объединения до четырех фильтров в одну систему
- На выбор есть четыре режима работы для организации непрерывной работы системы из двух, трёх или четырёх корпусов
- В зависимости от выбранной конфигурации системы требуются счётчики умягчённой воды с импульсным выходом (один на всю систему или один на каждый фильтр, в комплект не входят)
- Блоки Проматик 520 могут работать с импульсными счётчиками воды любого производителя
- Все стадии регенерации программируются
- Все материалы клапана супернадёжные и долговечные
- Латунные плунжеры имеет годами проверенную конструкцию и покрыты тефлоном
Рабочие характеристики и параметры клапана
| Номинальная производительность при перепаде 1 бар | 15 м3/час |
| Максимальная производительность при перепаде 1,7 бар |
20,8 м3/час |
| Максимальный поток на обратную промывку при перепаде 1,7 бар |
14 м3/час |
| Рекомендованное рабочее давление |
1,4-6,0 бар |
| Максимальное входное давление |
8,6 бар |
| Гидростатическое испытательное давление |
20 бар |
| Температура окружающей среды |
0-52 оС |
| Температура воды |
1-43 оС |
| Рекомендуемые размеры корпуса |
18"-36" |
| Материал клапана |
Полифениленоксид |
| Материал уплотнений |
EP/EPDM |
| Соединение с корпусом фильтра |
4" |
| Вход/выход |
2" |
| Водоподъемная труба |
2" |
| Дренажная линия |
1" |
| Солевая линия |
1/2" |
| Габаритные размеры, мм |
275х290х280 |
| Масса |
3,3 кг |
Электрические параметры
| Входное напряжение трансформатора | ~230 В |
| Частота входного напряжения | 50 Гц |
| Выходное напряжение трансформатора | ~24 В |
| Входное напряжение мотора | ~24 В |
| Входное напряжение контроллера | ~24 В |
| Макс. потребление мощности контроллером | 35 Вт |
| Класс защиты | IP22 |
